- 产品名称：稳定隔离配电器
- 产品型号：NHR-M33
- 产品外观：查看大图

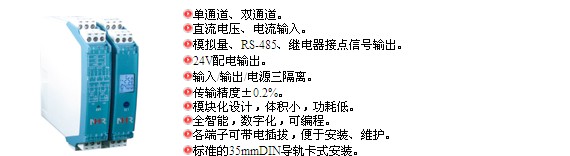

- 产品概述
稳定隔离配电器给二、三线制变送器提供隔离的电源电压，将变送器产生的直流电压或电流信号，经本隔离器转换成所需的输出信号至控制系统。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场一次仪表提供电源、信号隔离、信号转换、信号分配、信 号处理等，从而提高工业生产过程自动控制系统的抗力，保证系统的稳定性和可靠性。可带液晶显示，通过红外轻触按键切换显示不同通道的参数，显示实时测量值、理论输出值、单位及通道号。

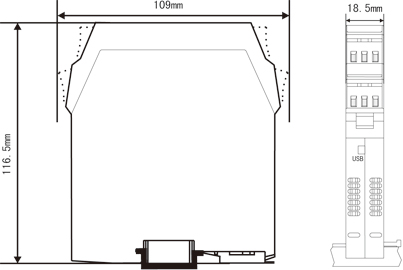

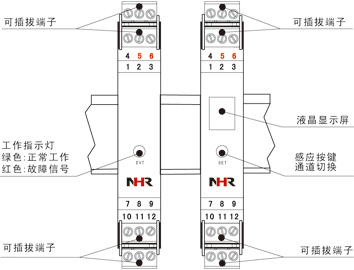

高度稳定隔离配电器结构外型图
技术参数
虹润NHR-M33智能配电器仪表选型
7 8 9 10 11 12
M3 系列智能配电器 NHR-M33-□-□/□-□/□-□
位规格注释
|
|
↓
X
Y
|
|
|
|
|
|
|
↓
□
/|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D
7<显示方式>
无显示
液晶显示
8/9<输入>
通道I/通道II (从列表中选择代码)
代码类型代码类型
250-20mA310-10V(不可切换)
260-10mA320-10mA开方
274-20mA334-20mA开方
280-5V340-5V开方
291-5V351-5V开方
30-5V-5VX通道II无输入时选择
10/11<输出>
输出I/输出II(从列表中选择代码)
代码类型代码类型
X无输出40-20mA
04-20mA50-10V(不可切换)
11-5VK1继电器接点(于输出II)
20-10mAD1RS-485通迅(于输出I)
30-5V (Modbus)
12<电源>
AC100-265V，50/60Hz
DC24V (±10%)
型号举例：NHR-M33-X-27/X-0/X-A
三端子智能配电器不带液晶显示，*路输入信号为4-20mA，第二路无输入，*路输出信号为4-20mA，第二路无输出，供电电源为AC100-265V。
备注：特殊功能可订制。
